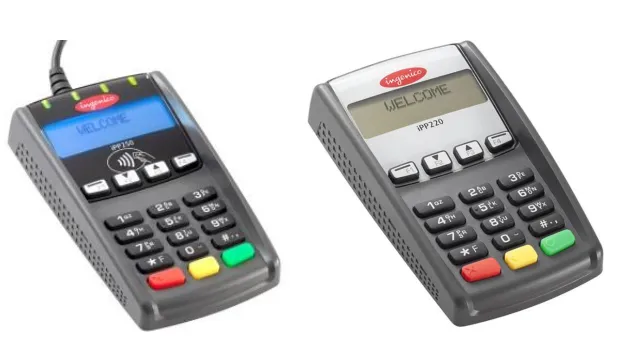

Линейка пин-падов IPP220 / IPP 250 — это устройства с высокой производительностью и повышенной безопасностью. Отличная скорость выполнения операций, низкие цены на обслуживание, понятность интерфейса и опций, удобный доступ к приложениям — основные преимущества кассового оборудования.
1 Характеристики пин-пада IPP220 / IPP 250
Общие функциональные особенности устройства:
1. Клавиатура, в которой 19 функциональных и навигационных клавиш;
2. Графический четырех-строчный экран;
3. Цветная подсветка RGB LED дисплея;
4. Монохромный двухстрочный экран;
5. 4 индикатора LED;
6. Зуммер (есть только в моделях iPP220/280 с опцией бесконтактной оплаты);
7. Слот USB slave 2.0;
8. Процессор в 32 бита;
9. Объем внутренней памяти 512 Kb Flash и 96Kb DRAM;
10. Режим питания от USB 5V 400 mA;
11. Бесконтактный считыватель.
В кассовом устройстве IPP220/280 предусмотрен слот для USB провода. Он распределен сзади терминала и защищен крышкой.
Прежде чем начать эксплуатацию пин-пада IPP220, к нему нужно подсоединить кабель и закрыть крышку коннектора.
Важно! На пос-устройстве кабель пин-пада присоединяется в разъем USB HOST.
1.1 Условия эксплуатации
Климатический режим
|
Рабочий температурный режим |
от +5°C до +40°C |
|
Максимальный уровень влажности воздуха |
85% при t +40°C |
|
Условия хранения |
|
|
Температурный режим хранения |
-20°C, +55°C |
|
Максимальный уровень влажности |
85% при t +55°C |
1.2 Особенности работы с пин-падом
Чтение бесконтактных карт с помощью пин-пада IPP220 осуществляется следующим образом:
Нужно активировать считыватель бесконтактных карт на пос-устройстве. Далее приложите карту к ридеру на расстоянии 1 см. Держите карту до тех пор, пока операция будет успешно выполнена.
Важно устройство оснащено LED элементами (всего их 4 штуки). Они выводят статус операции на экран.
Если горит первый (слева) значок, то это говорит об ошибке прочтения карты.
При контакте карты с пин-падом должны по очереди загореться огоньки (второй, третий и четвертый). При успешном выполнении транзакции, загорятся все 4 знака, и будет издан сигнал подтверждения операции.
2 Ошибки и их устранение
Пин-пад не включается
· Нужно проверить кабель подключения к устройству.
· Зайти в настройки и запустить проверку работы электросети.
Карта не читается
· Нужно убедиться в том, что считыватель активирован.
· Проверьте, подключен ли пин-пад к терминалу.
